Turboflugtriebwerke - Instationäres Betriebsverhalten
23 June 2025, Stephan Staudacher
Eigenschaften des instationären Betriebs
- Auffüll- und Entleerungsvorgänge führen zu einem Unterschied zwischen ein- und austretenden Massenströmen in den Komponenten (Größenodnung ms)
- Wärmeaufnahme oder Abgabe der Bauteile, d.h. zugeführte und abgeführte Energie bei den einzelnen Komponenten ist unterschiedlich (Größenodnung 100s)
- Trägheit des Rotors macht für eine Drehzahländerung ein Beschleunigungs- oder Verzögerungsmoment erforderlich

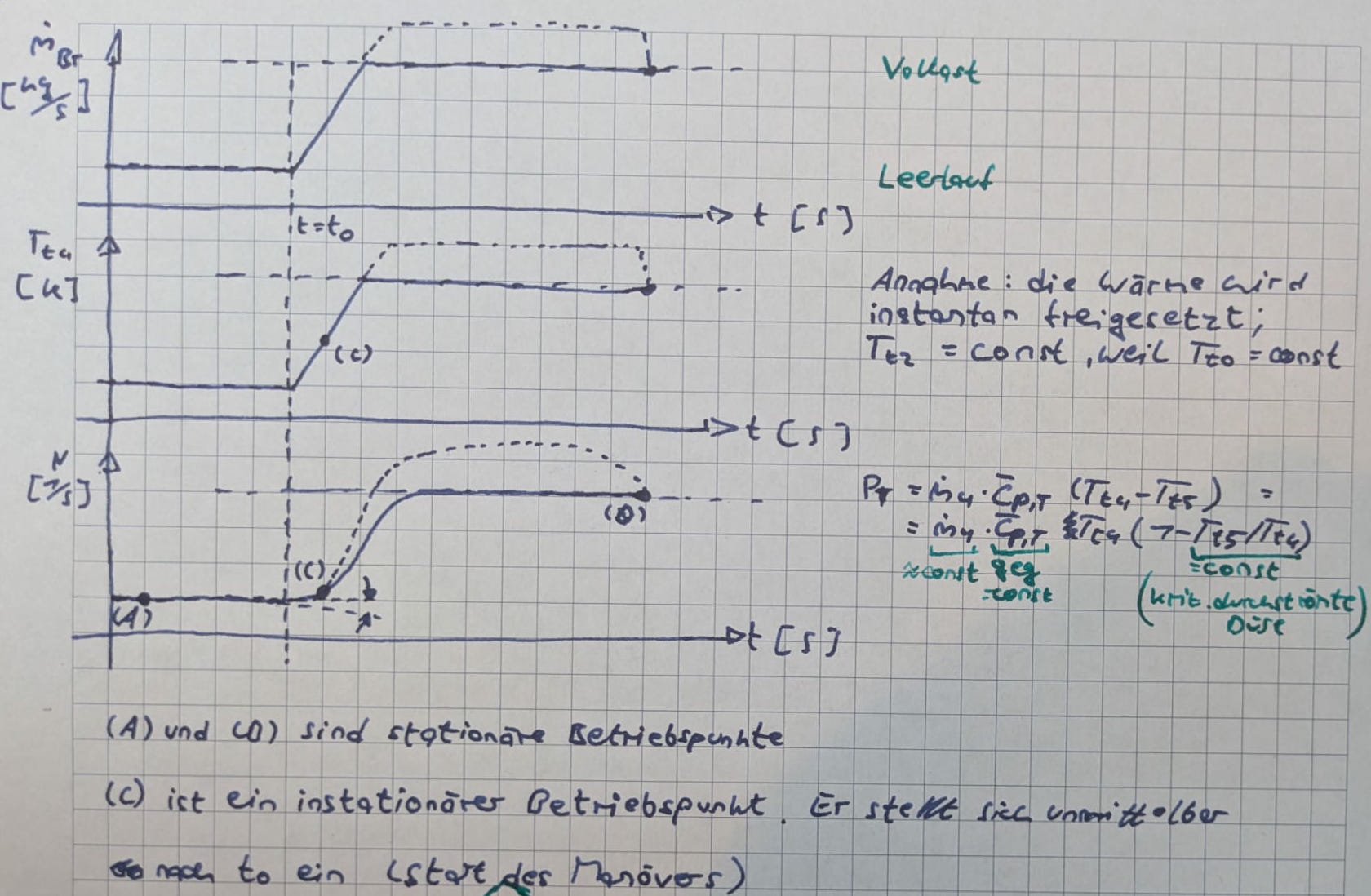

$\dot{m}_{Br}$ = Brennstoffmassenstrom
$N$ = Drehzahl
$_T$ = Turbine

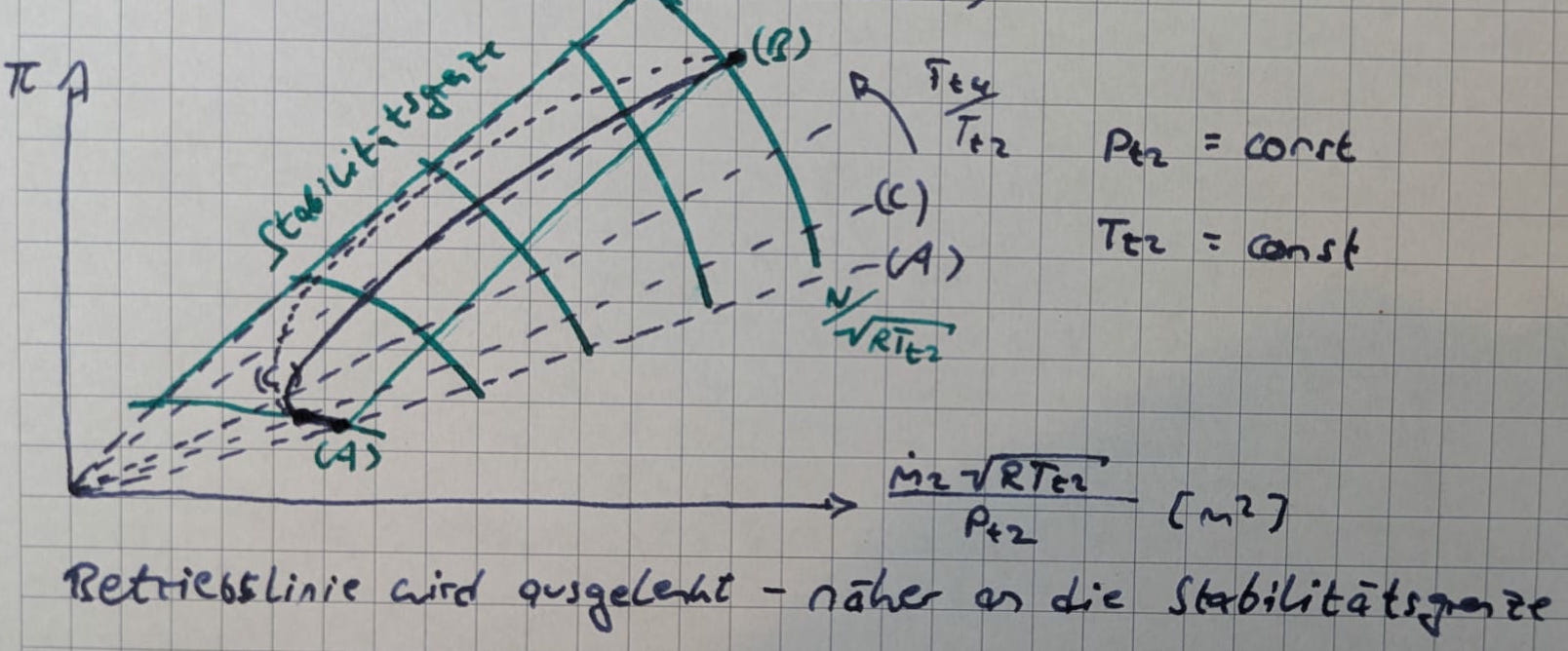

Prozess dauert lange, weil neues $T_{t4}$ immer langsamer angenährt wird. Lösung: Brennstroffmassenstrom $\dot{m}_Br$ noch weiter erhöhen (overfueling) bis gewünschte Drehzahl erreicht ist. Der Preis ist ein noch geringerer Abstand zur Stabilitätsgrenze
DIe Beschleunigung eines Triebwerks wird über Zeitschritte und quasistationäre Zustände errechnet
Wird zu einem Zeitpunkt während der Beschleunigung angenommen, dass das Triebwerk in diesem Zeitpunk einen quasistationären Zustand einnimmt, so kann die zu erwartendee Beschleunigung fpr einen nächsten Zeitschritt bis zum nächsten quasistationären...
$$P_B = M_b \omega = \Theta \dot{\omega} \omega = \Theta 2 \pi \frac{dN}{dt} 2 \pi N = \Theta 4 \pi^2 N \frac{dN}{dt}$$
$$P_B = \Theta 4 \pi^2 N \frac{dN}{dt} ; \quad \frac{dN}{dt} = \frac{P_B}{\Theta 4 \pi^2 N} ; \quad \Delta N = \frac{P_B}{4 \pi^2 N \Theta} \Delta t$$
Stabilitätssteogernde Maßnahmen
- Reduktion des Brennstofüberschusses in der frühen Beschleunigungsphase
- Abblasung im Hochdruckverdichter...
- Erniedrigung der Betriebslinie durch Abblasung
- Frühes Öffnen des Abblasventils im transienten Fall (Verzögerung) zur Verbesserung der Stabilität
Nächstes Mal: Starten von Turboluftstrahltriebwerken
