Turboflugtriebwerke - Stationäres Betriebsverhalten

26 May 2025, Stephan Staudacher

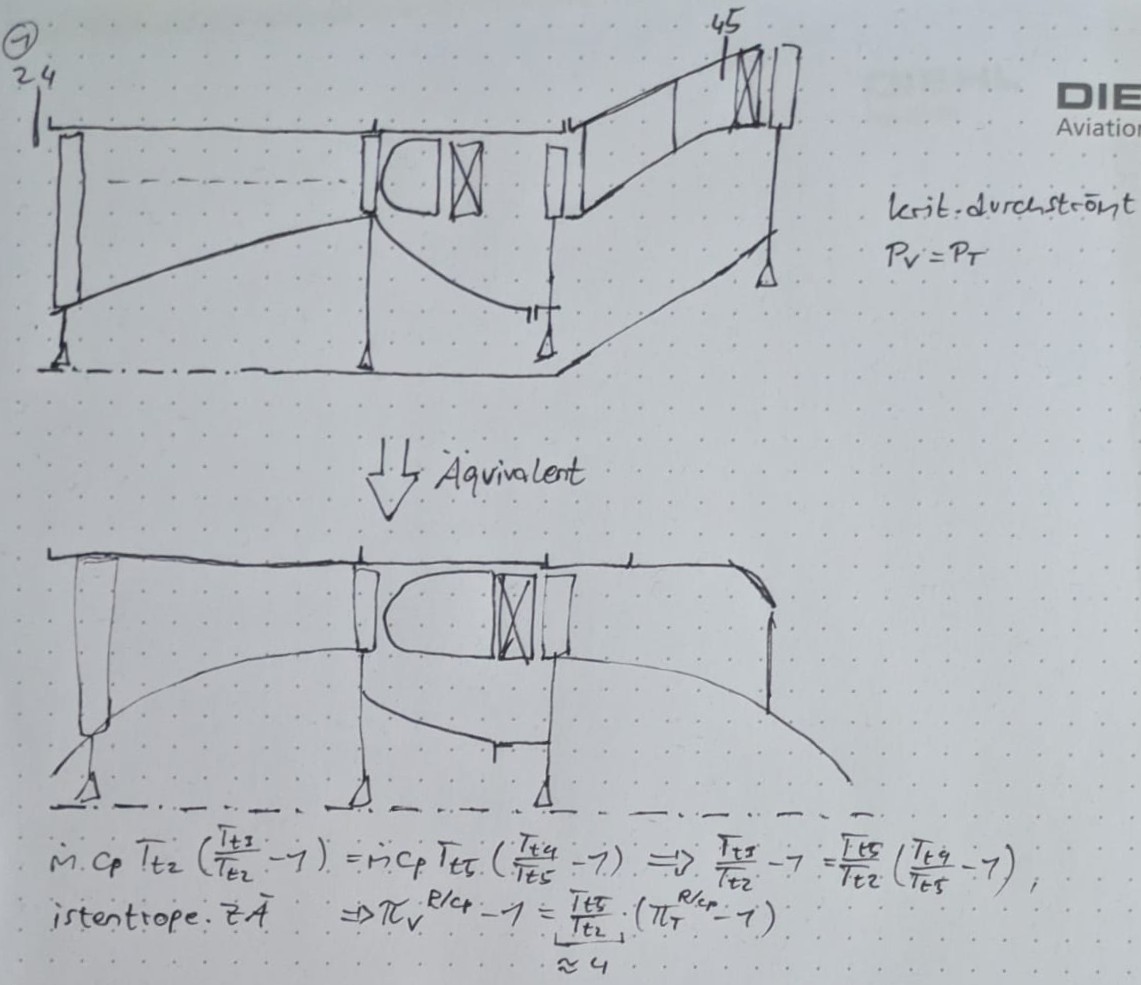

Stationäres Betriebsverhalten-zweiwellen-Einstrom-Turboluftstrahltriebwerk

Druckverhältnis Verdichter größer als Druckverhältnis Turbine - Düse ist gut kritisch durchströmt

Anmerkungen

• Einwellen-Einstrom-Triebwerk: Bezugsebene $2$ direkt nach Einlauf
• $T_{t2}$ als Bezugsgröße nur von den Umgebungsbedingungen abhängig - nicht vom Betriebspunkt
• Stationäres Betriebsverhalten Zweiwellen-Einstrom-Triebwerks auf Ebene $24$ bezogen

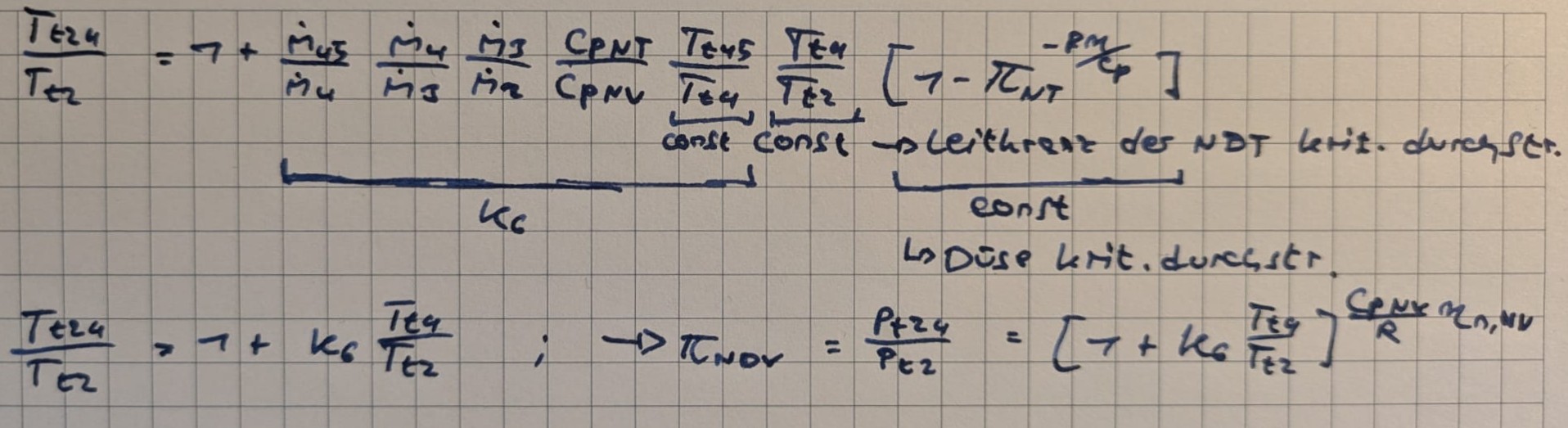

• $T_{t24}$ als Bezugsgröße nicht nur von den Umgebungsbedingungen sondern auch vom Betriebspunkt des Niederdruckverdichters abhängig

Beschreibung des Zweiwellen-Einstrom-Triebwerks wird im Folgenden auf Ebene 2 bezogen. Somit spielt

$$\frac{T_{t4}}{T_{t2}}$$

als Ausdruck für das Leistungsniveau des gesamten Triebwerks eine wesentliche Rolle.

Ein anderes, neues $\frac{T_{t4}}{T_{t2, z}} \quad \rightarrow \quad$ anderer Betriebspunkt ($z$)

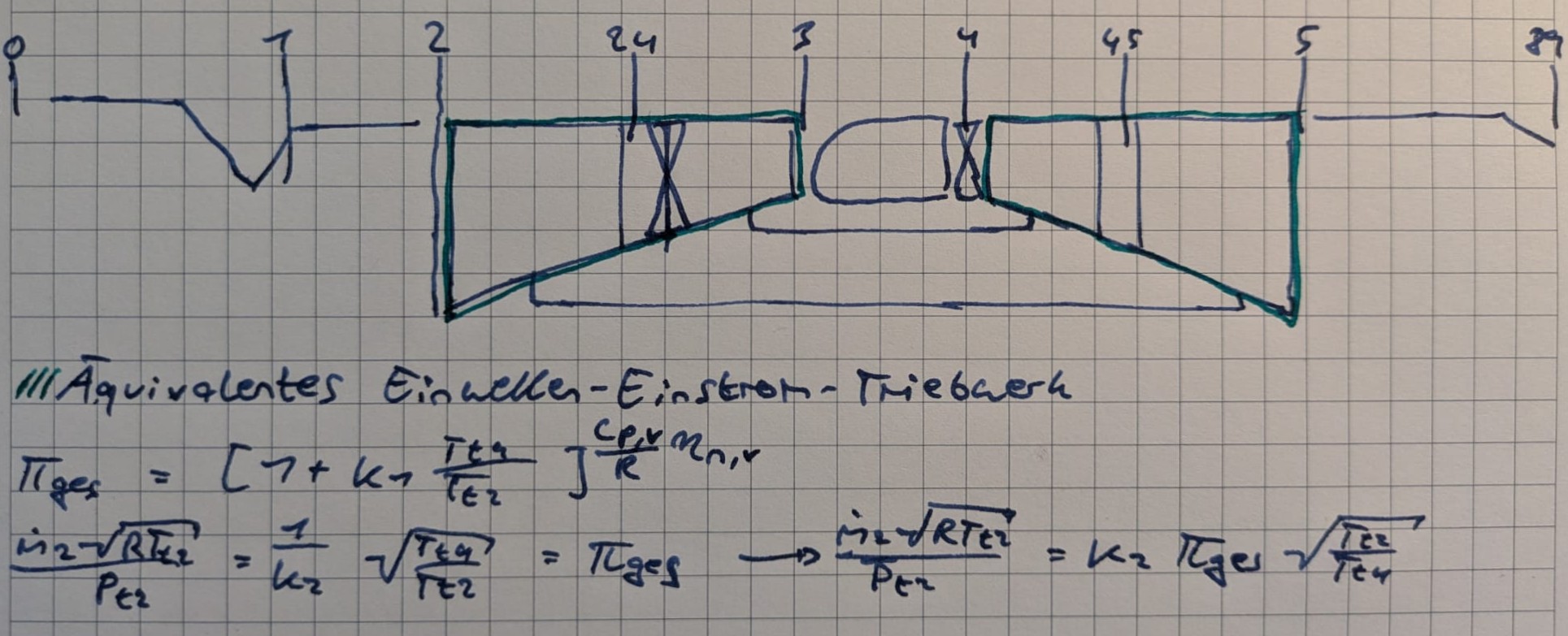

Das Zweiwellen-Einstrom-Turboluftstrahltriebwerk hat die gleiche Zuordnung von $\frac{T_{t4}}{T_{t2}}$ wie das Einwellen-Einstrom-Turboluftstrahltriebwerk. Diese ist zu erwarten, da die maßgebenden Querschnitte 4 und 9 nicht von der Aufteilung in Hochdruck- und Niederdruckteil abhängen

Im Kennfeld des Niederdruckverdichters entsteht eine Linienschar aus Schlucklinien für jeden Massenstromparameter des Hochdruckverdichters

Die Linienschar der Schlucklinien für jeden Massenstromparameter des Hochdruckverdichters ist eine Funktion des polytropen Wirkungsgrades des Niederdruckverdichters. Da der polytrope Wirkungsgrad über den Betriebsbereich des Niederdruckverdichters nicht konstant ist sind die Linien gebogen - Siehe Folie 150
