Turboflugtriebwerke - Mehrstufiger Verdichter

05 May 2025, Stephan Staudacher

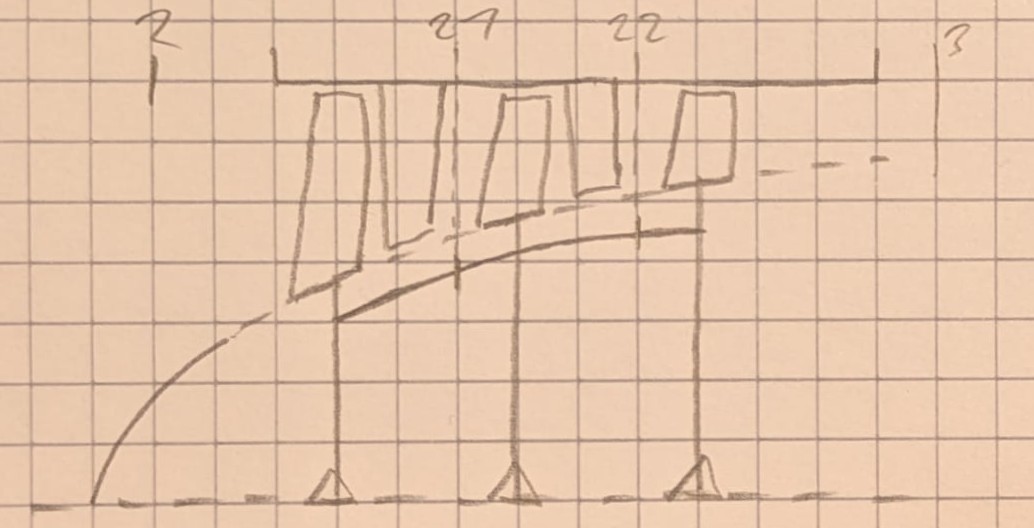

Mehrstufige Verdichter (Skript Seite 80)

messaufbau

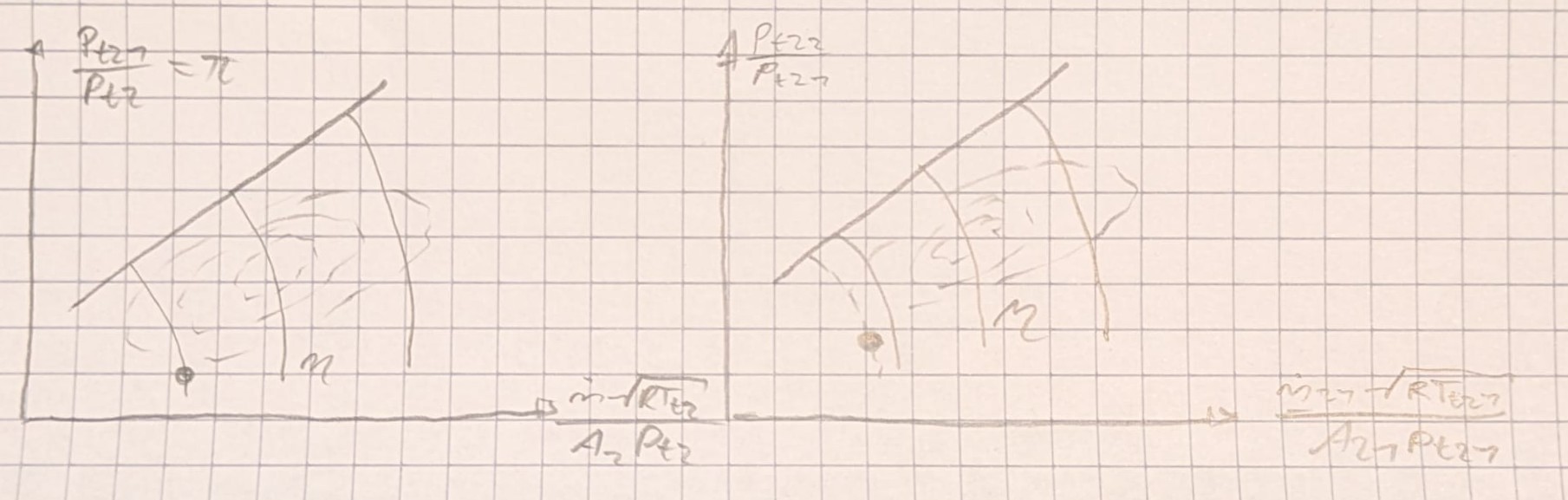

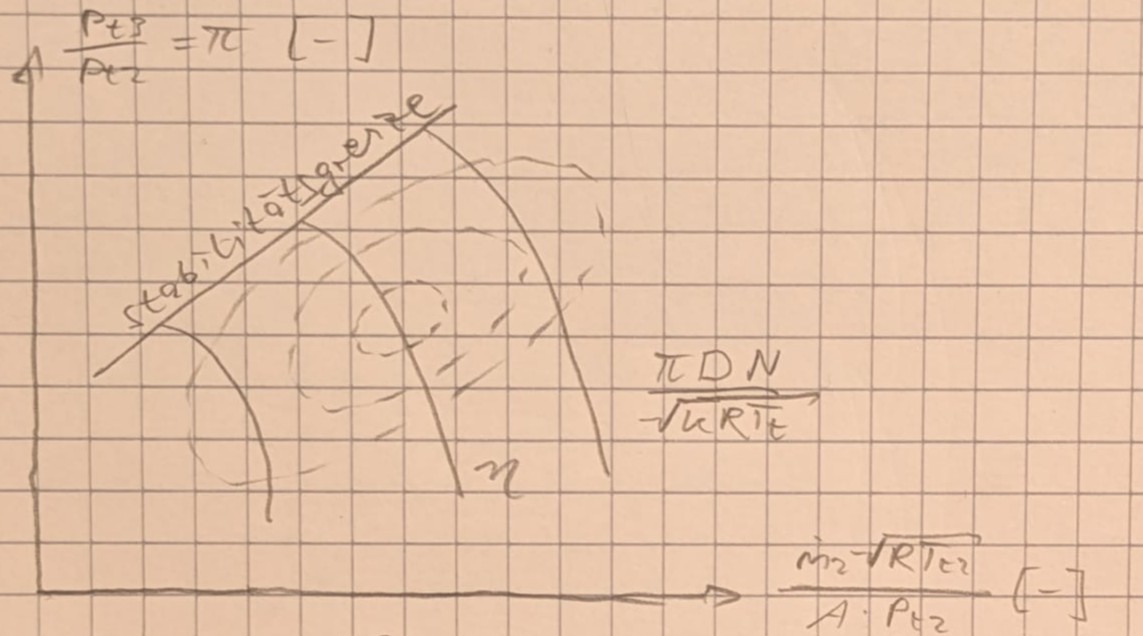

Jede Stufe kann durch ein Kennfeld beschrieben werden

messaufbau

Betriebspunkt ist gelb eingezeichnet

$N$ ist für alle Stufen konstant und identisch (mechanische Kopplung)
Was der eine Verdichter ausgibt muss der nächste schlucken $\dot{m} _2 = \dot{m} _{21} = \dot{m} _{22} = \dots$
Die Geometrie ist gegeben: $A_2, A_{21}, A_{22}$
Ungebungsbedingungen: $p_{t2}, T_{t2}$ sind fest

messaufbau

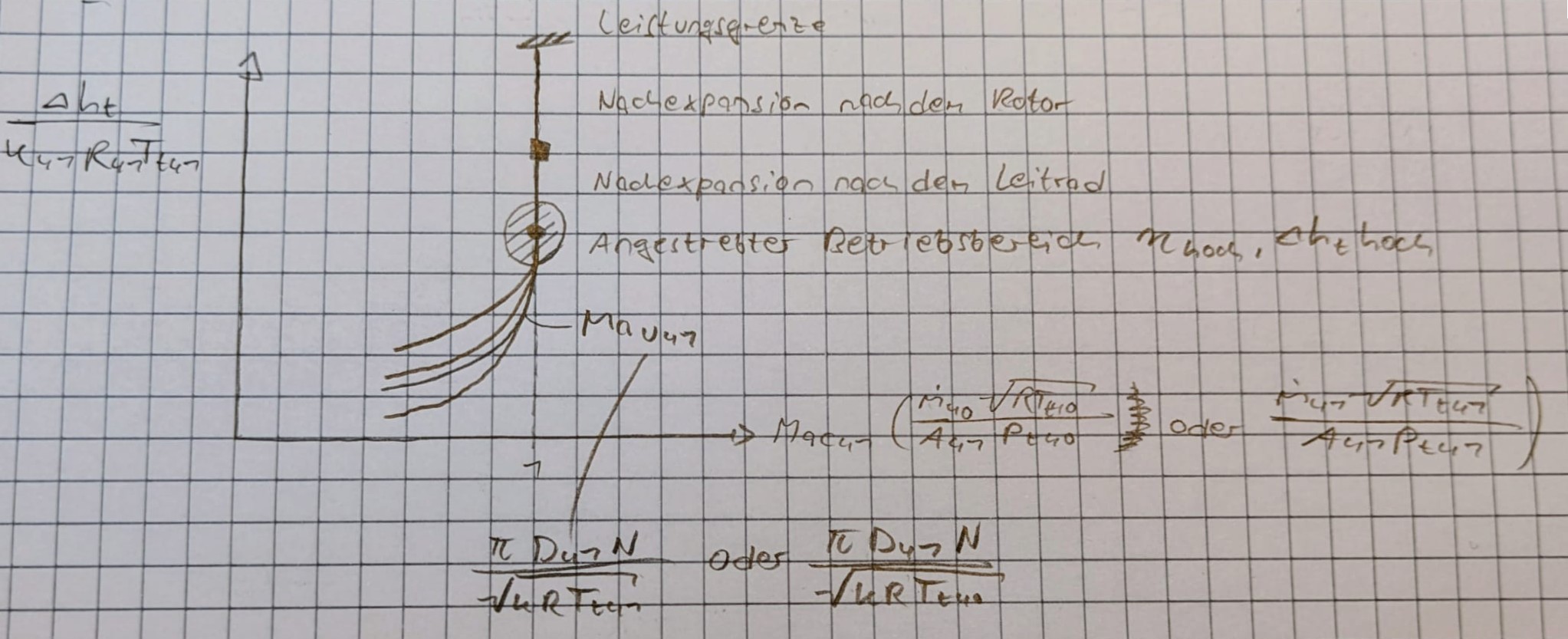

Angestrebter Betriebsbereich, Einfluss der Umfangsmachzahl ist nur vor dem weißen Punkt zu sehen, danach nicht mehr. Diagramm gut für Betriebsart einer Turbine betrachten

Gesucht: Betriebspunkt nahe des Weißen Punktes - Nachexpansionen verringern Wirkungsgrad

Zweite Stufe

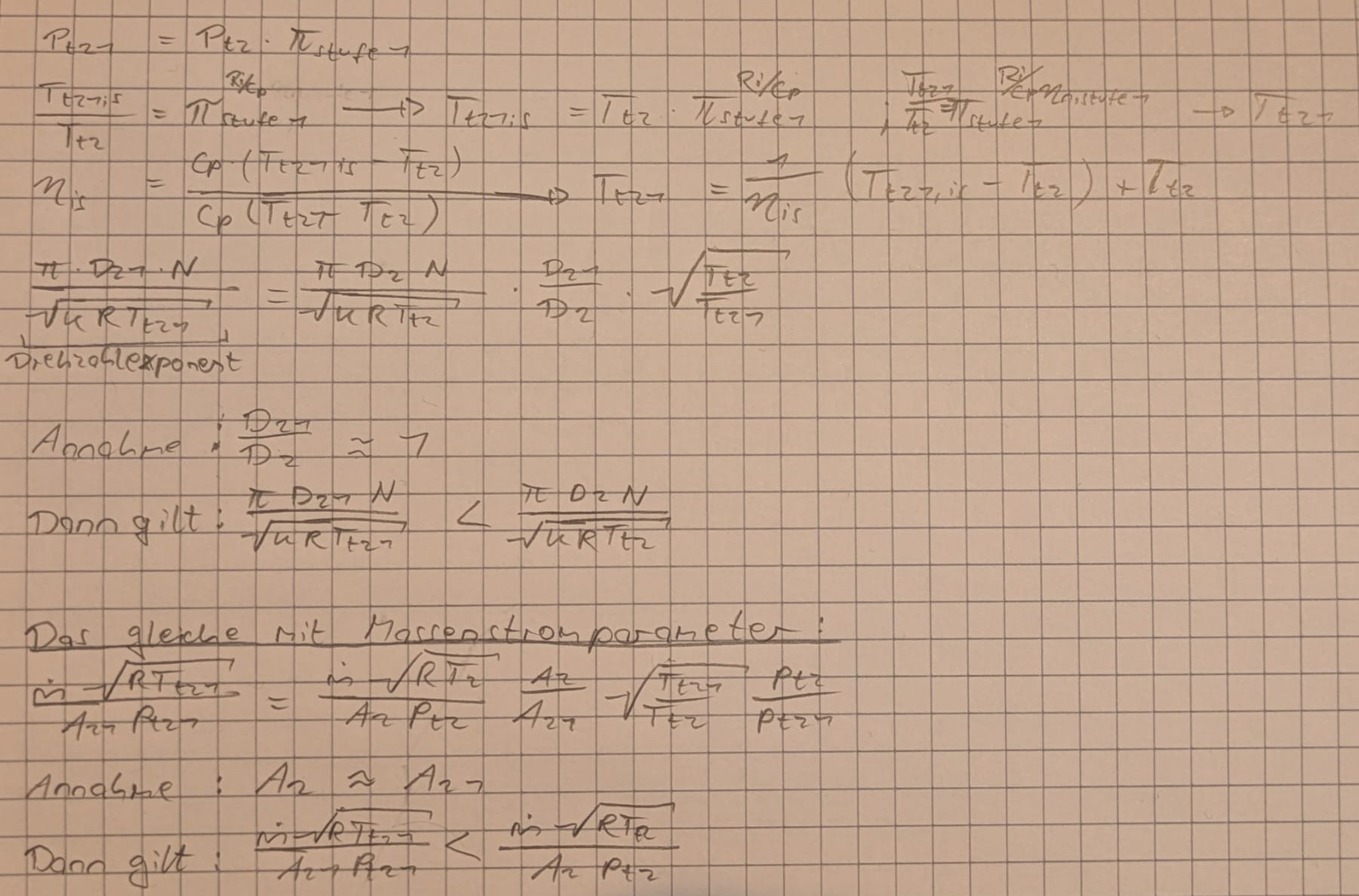

Gelb: Gebildet (errechnet) mit den Größen am Eintritt des Verdichters
Grün: Gebildet (errechnet) mit den Größen am Austritt des Verdichters

Ähnlichkeit bei Turbbomaschinen - Turbine

messaufbau

Bei fixer Geometrie und unter Annahme konstanter Abströmwinkel $\alpha_{41}$ sowie $\beta_{42}$ hängt die Arbeitsumsetzung im Laufrad von der Machzahl $Ma_{c41}$ und der vom rotierenden Laufrad mechanisch induzierten Machzahl $Ma_{u41}$ ab
