Optische Strömungsmesstechnik - Teil 9

17 June 2026, Markus Leitner

Wiederholung letzte Stunde: Prinzipieller Aufbau und grrundlegendes Messprinzip der Particle Image Velocimetry

// Bild Folie 4

• Aufnahme zweier kurz aufeinander golgender Partikelbilder
• Korrelation der Bilder
• Besitmmung des Geschwindigkeitsfeldes anhand der Partikelverschiebung von einem zum nächsten Bild
• Lokaler Geschwindigkeitsvektor $\Overrightarrow{v} = \frac{\Delta s}{\Delta t}$
• Wird über cross correlation herausgefunden

Anwendung der Particle Image Velocimetry

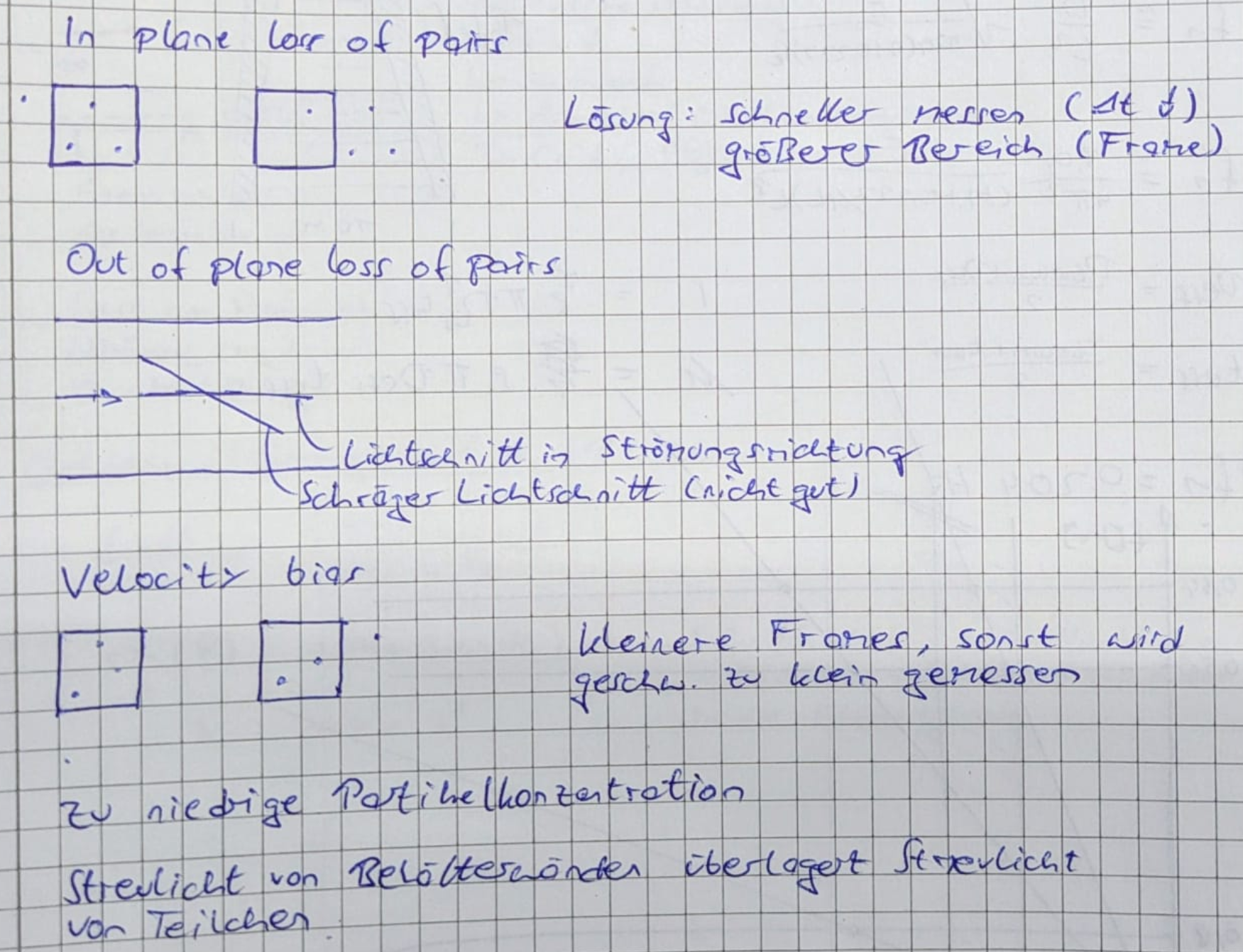

// skizze 1 Fehlereinflüsse durch das Messergebnis

• Auffinden fehlerhafter Vektoren anhand geeigneter Kriterien
  • Signal-Rausch-Verhältnis
  • Abweichung vom lokalen Mittelwert
  • Obergrenze für den Geschwindigkeitsbetrag
• Schließen der Lücken durch interpolation
