Messverfahren des Wärmetransports - Temperaturmessung 2D
12 December 2025, Rico Poser
Faser-Bragg-Gitter
Skizze auf Folie 132
Effektiv ein nicht metallisches Thermoelement, kann sowohl in der Mitte, als auch am Ende eines lichtleiters eingebaut werden, das weiterlaufende Licht kann außerdem für andere Messungen weiterverwendet werden.
Vergleich temperaturanzeigende Farbbeschichtungen
| TP | TSP | TLC | |
|---|---|---|---|
| Range | $+48..+1250^\circ\mathrm{C}$ | $-150..+200^\circ\mathrm{C}$ | $-30..+120^\circ\mathrm{C}$ |
| Bandwidth | large | medium | small |
| Response Time | slow (minutes) | fast (0.x seconds) | fast (0.x seconds) |
| Transient Capability | no | (yes) | yes |
| Sensitivity | low | medium | medium |
| Calibration Accuracy | low | medium | high |
| Optical Access | only for evaluation | required | required |
| Degradation | low (months) | high (hours, days) | medium (weeks) |
| Experimental Effort | low | high | medium |
| Evaluation Effort | medium | high | low |
Wärmeübergangsmessung
Messung der Effekte des Energietransports über:
- Stationäre Verfahren
- dauert in der Regel lange ($\approx h$)
- leichter auswertbar (Energiebilanzen)
- begranzte Genauigkeit durch starken Einfluss der Umgebung
- Instationäre Verfahren
- in der Regel schnell ($\approx \text{min}$)
- schwerer auswertbar (Differentialgleichungen)
- begrenzter Einfluss der Umgebung
- erhöhte Genauigkeit erreichbar

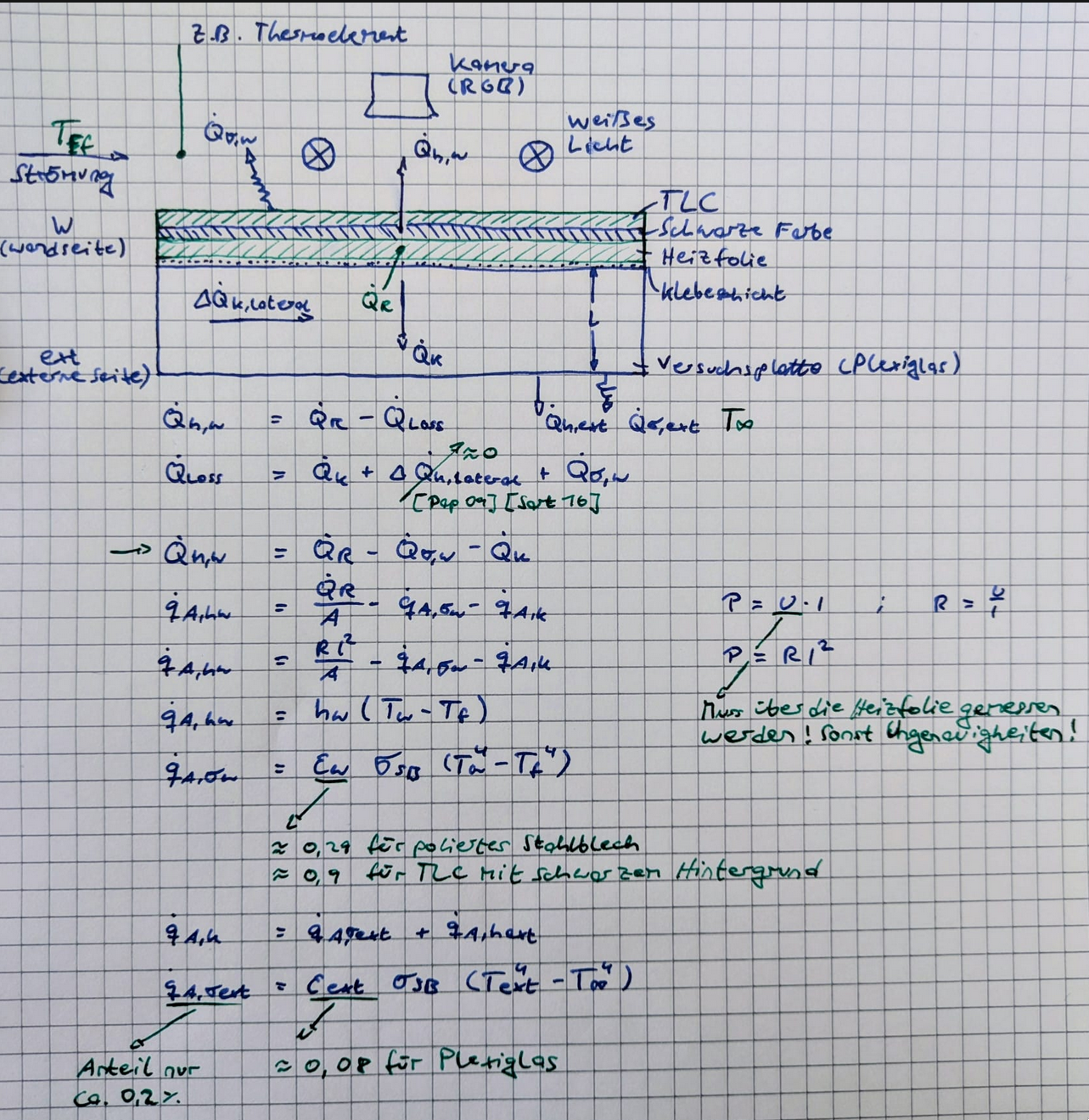

Stationäre Verfahren
[CGL 99] $\rightarrow$ Energiezuführung bzw. -abführung
Heizfolie aus Stahl oder anderer Legierung, um Wiederstand möglichst nicht temperaturabhängig zu machen (anders als bei reinmetallen)
