Messverfahren des Wärmetransports - Temperaturmessung 0D/1D

28 November 2025, Rico Poser

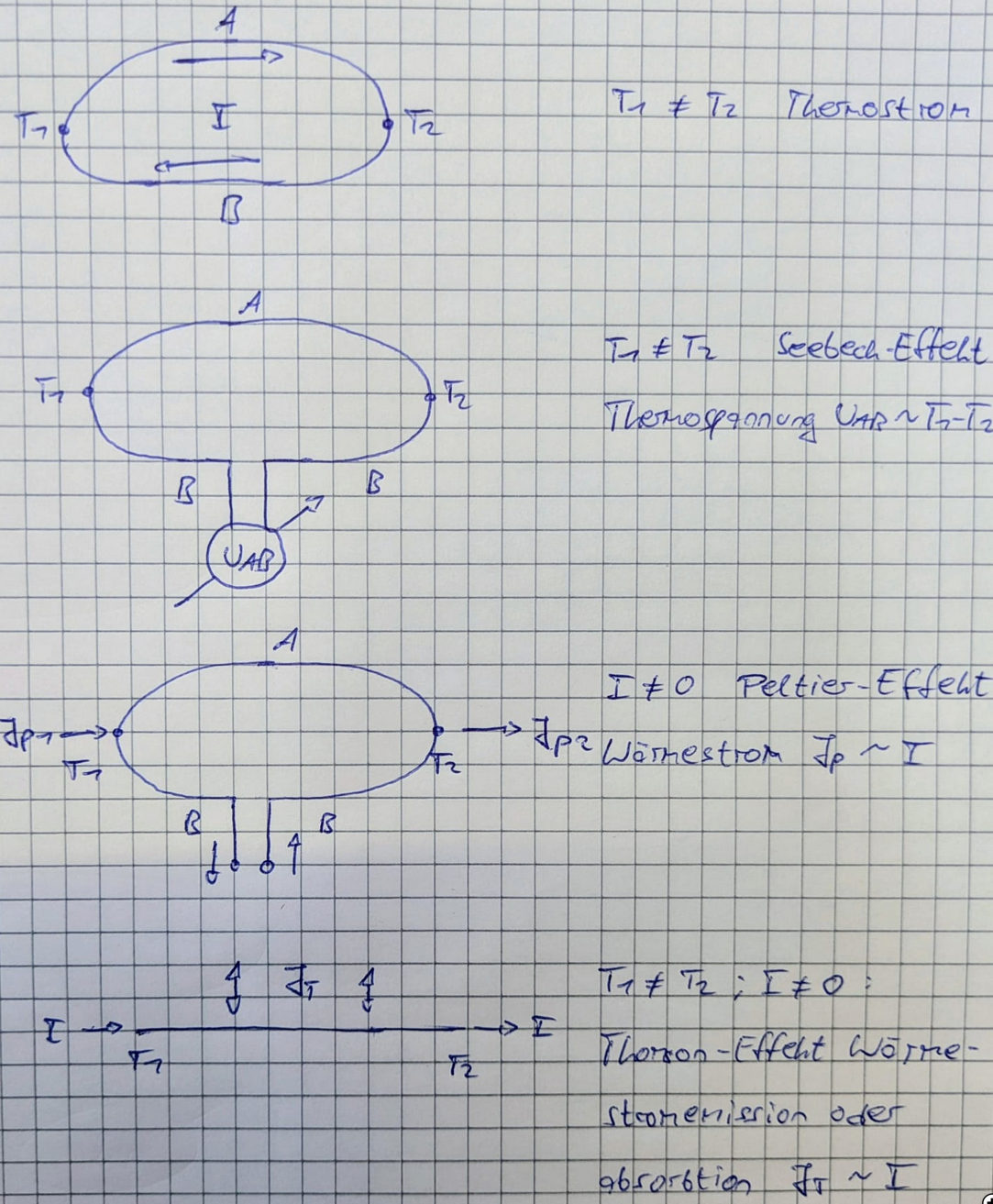

Seebeck-Effekt: In einem Stromkreis aus zwei verschiedenen Materialien bei einer Temperaturdifferenz zwischen den Kontaktstellen entsteht eine elektrische Spannung.

Peltier-Effekt: Gegenüber dem Seebeck-Effekt umgekehrte Verhältnisse, elektrischer Strom bewirkt einen Wärmetransport.

Thomson-Effekt: Kontinuierlicher Peltier-Effekt. häufig aber so schwach, dass er vernachlässigt werden kann

(Sehr kleine aber messbare) Spannung kann durch den Seebeck-Effekt gemessen werden

Quelle [PPH05] im Skript / in den Folien soll sehr gut zur Erklärung der Thermospannungen sein

Mantel-Thermoelemente - Messspitzentypen

Geerdet
- Eigenen sich für die Messung von ruhenden und fließenden Medien wie Gase oder Flüssigkeiten
- Eignen sich auch für korrosive Umgebung und hihe Drücke
Offenliegend
- Eignen sich für ruhende oder strömende nicht-korrisive Gase, wenn schnelle Ansprechzeit gefordert ist
Nicht geerdet
- Eignen sich für Messungen in korrosiven Umgebungen
- Thermoelement ist vom Mantel durch Magnesiumoxid isoliert

Folie 78 bis Folie 83 für Diagramme der Thermoelement Messung (RTD-Kompensation)

Problem: Materialübergänge von Messaufbau zu Messgerät verfälscht das Ergebnis, also entweder gleiches Material wie im Messgerät verwenden oder die Temperatur beider Messgerätanbindungen muss gleich sein - ist so bei teuren Messgeräten

Alternative: Elektronische Kompensation

Isothermer Bereich mit besonders gut leitfähiger Wand mit zusätzlicher Temperaturmessung im Bereich mit vier-draht-rtd (komplett anderes Messprinzip)
Messgerät kann gemessene Spannung in der Vergleichsstelle bei bekannter Temperatur herausrechnen

Messungen an Oberflächen

Infrarot Kameras im Bereich von 3-5 $\mu m$ und 8 bis 14 $\mu m$, um atmosphärische Effekte auf bestimmte Infrarot Wellenlängen zu minimieren
