Leichtbau 1 - Vorlesung

04 December 2025, Maged Sorour

Zugelemente

Kommen vor bei

Flügelunterseite
Longerons im Rumpf
Fanghaken
...

Beispiel zur Berechnung der Zugspannungen im Skript 4.2.2

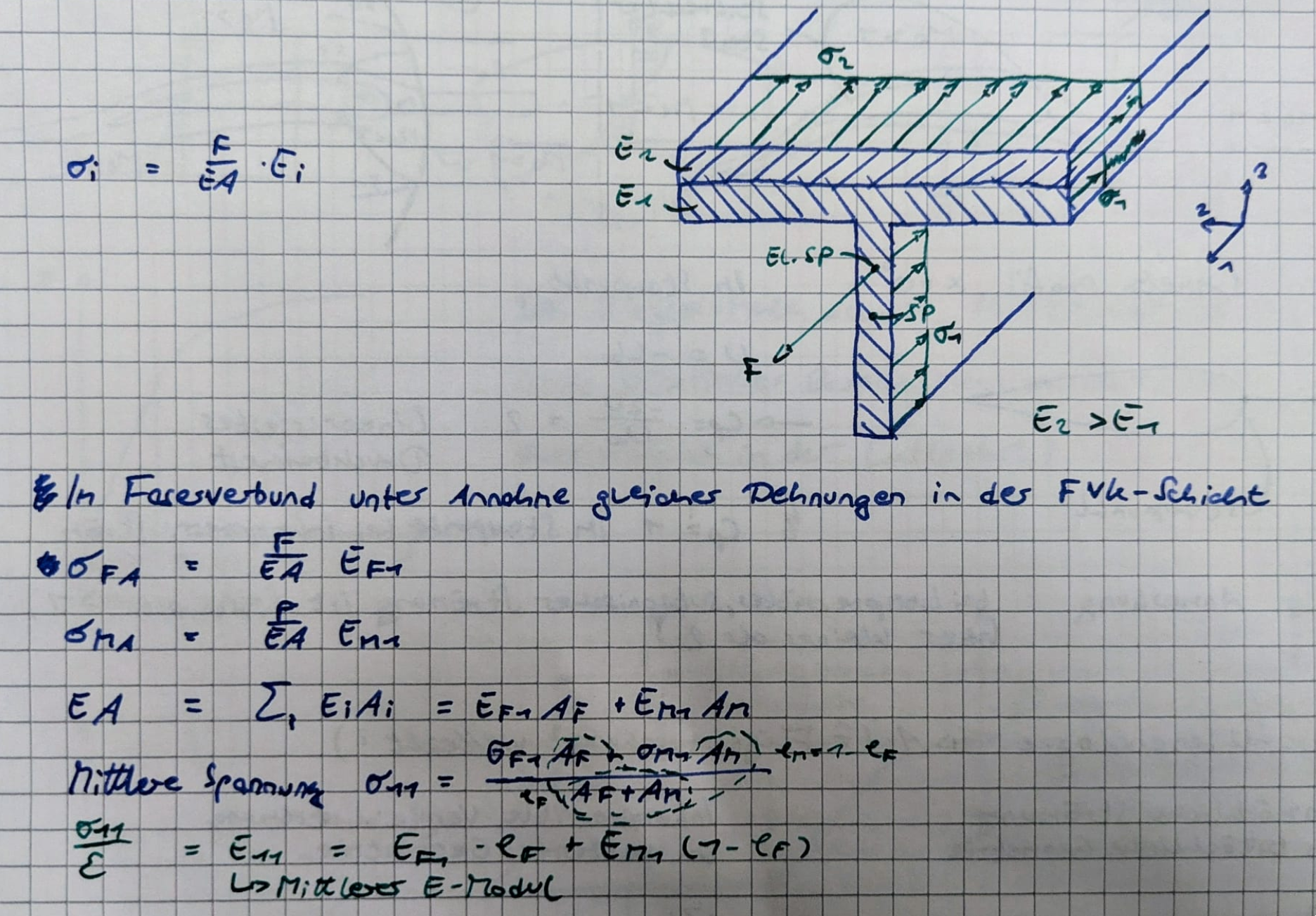

Zugspannungen unter Längskraft bei hybriden Bauteilen

Spannungen durch Behinderung der Querkontraktion entstehen senkrecht zur Belastungsrichtung
Bei CFK Werkstoffen muss die Spannung für jede Richtung seperat angegeben werden

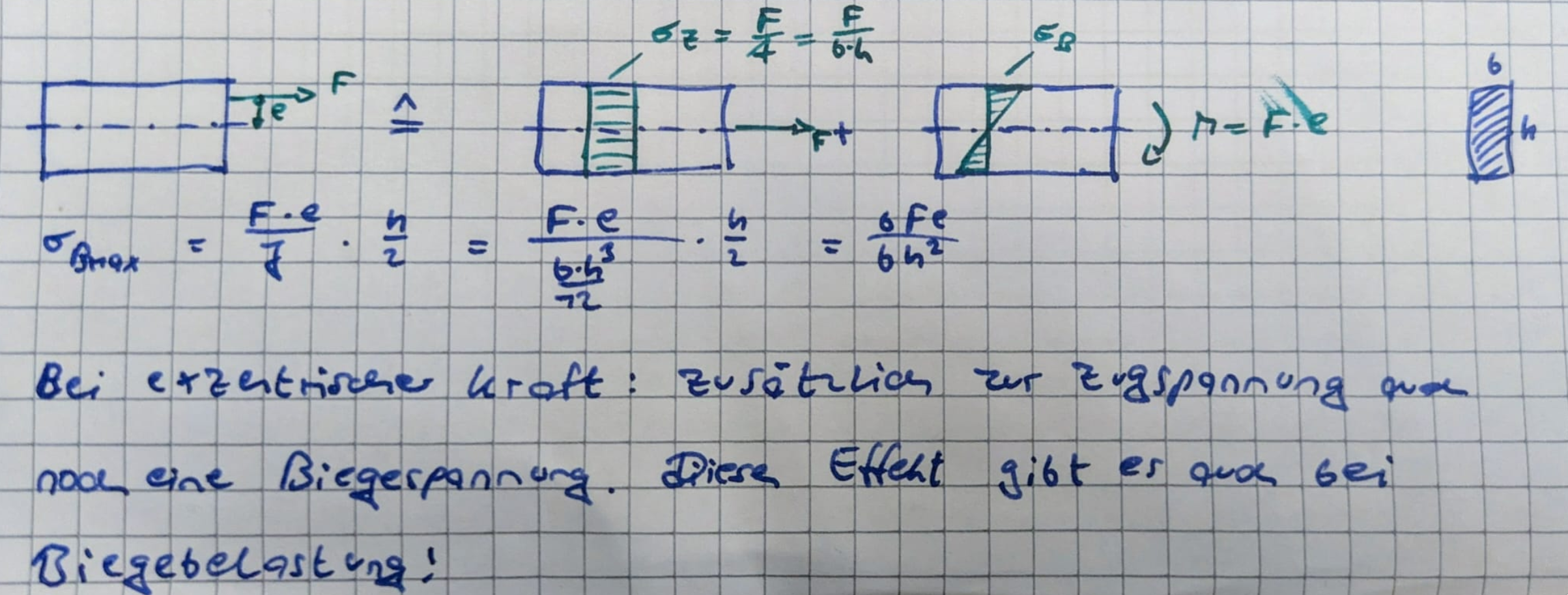

Exzentrischer Kraftangriffspunkt

Biegeelemente

Unterteilt in:

Ebene Biegeträger
Gekrümmte Biegeträger
Platten und Membrane (Flächige Biegeträger)

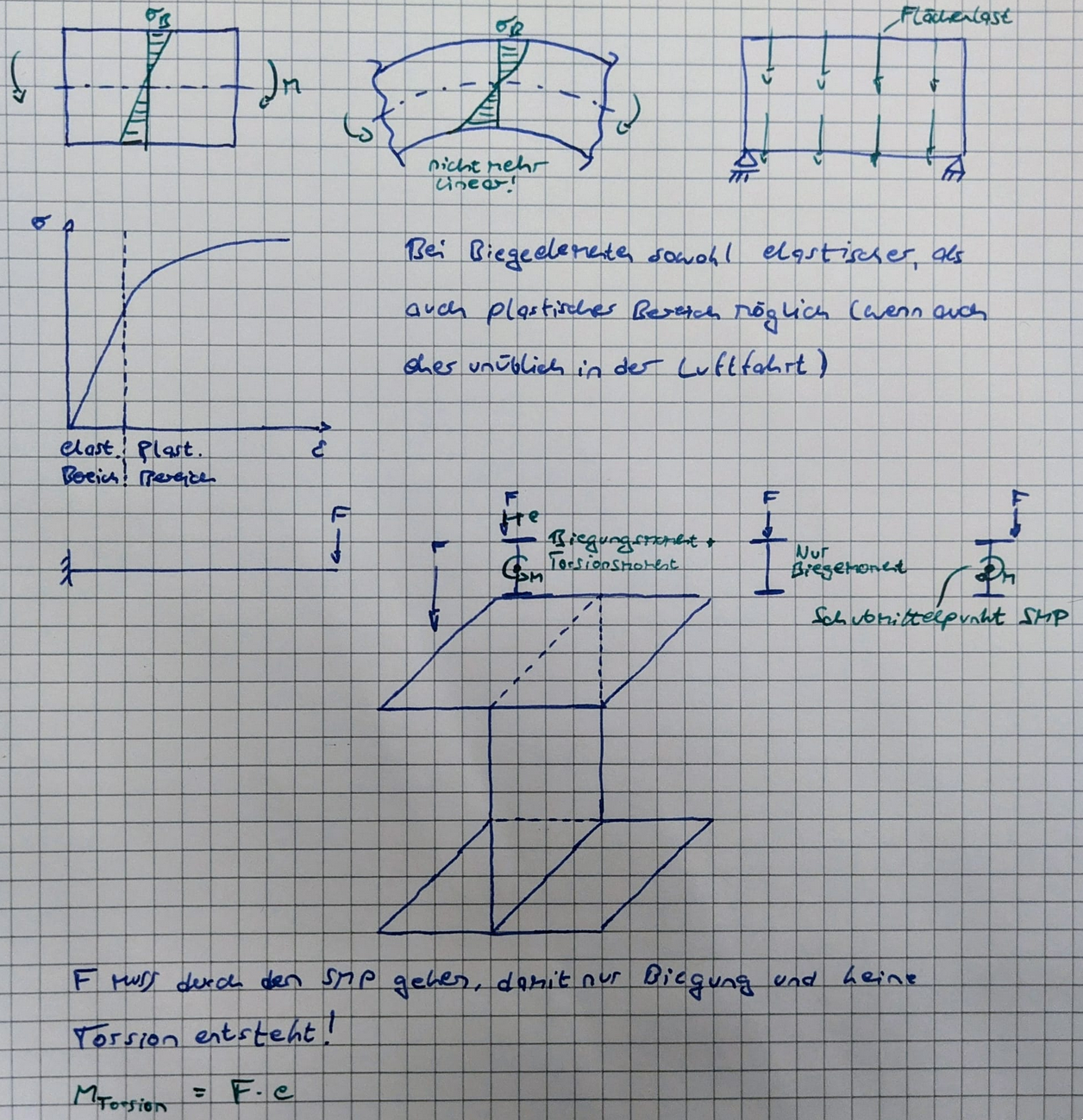

Verschiedene Biegeelemente und Beispiel anhand eines I-Trägers

Besondere Effekte bei schlanken Biegeträgern ist das Kippen
Bei gekrümmten Biegeträgern das Beulen
