Flugzeugaerodynamik 2 - Vorlesung

21 May 2026, Thorsten Lutz

Urechnung zwischen Profilschnitt und Normalschnitt (Wiederholung)

Koordinatentransformation ergibt:

$$ U_{\infty n} \approx U_\infty cos(\beta) $$

$$ Ma_{\infty n} \approx Ma_\infty cos(\beta) $$

$$ a_n \approx \frac{a}{cos(\beta)} $$

$$ \delta_n = \frac{\delta}{cos(\beta)} $$

Beim Vergleich eines gepfeilten Flügels mit einem ungepfeilten Ausgangsflügel sind vier Fälle zu unterscheiden, zwei Pro Koordinatensystem... (Siehe Folie 133 unten)

Aerodynamik des gepfeilten Flügels berechnen

  1. Geometrieanströmung auf den Normalschnitt umrechnen (Geometrie, $U_{\infty n}, Ma_{\infty n}, \alpha_n $)
  2. Auswahl des 2D Berechnungsverfahren, jenachdem ob $Ma_{\infty n} < \text{oder} > 1$
    • Skeletttheorie (Aero I)
    • Ähnlichkeitsregeln (Aero I)
    • Überschallmethode (Aero II)
  3. Berechnung der Strömungsbeiwerte im Normalschnitt (Index $n$)
  4. Umrechnung der Beiwerte im Normalschnitt zurück auf den Profilschnitt

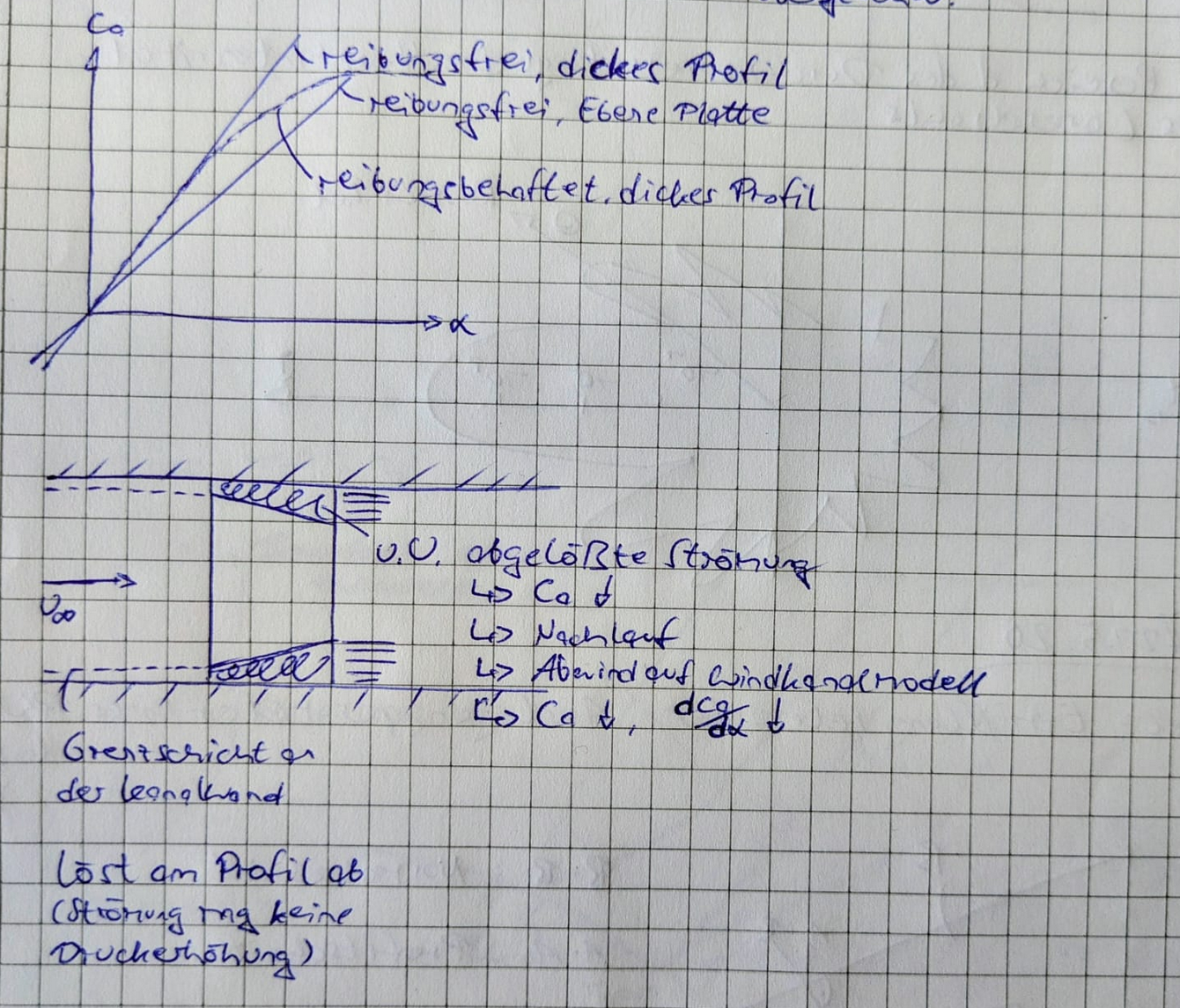

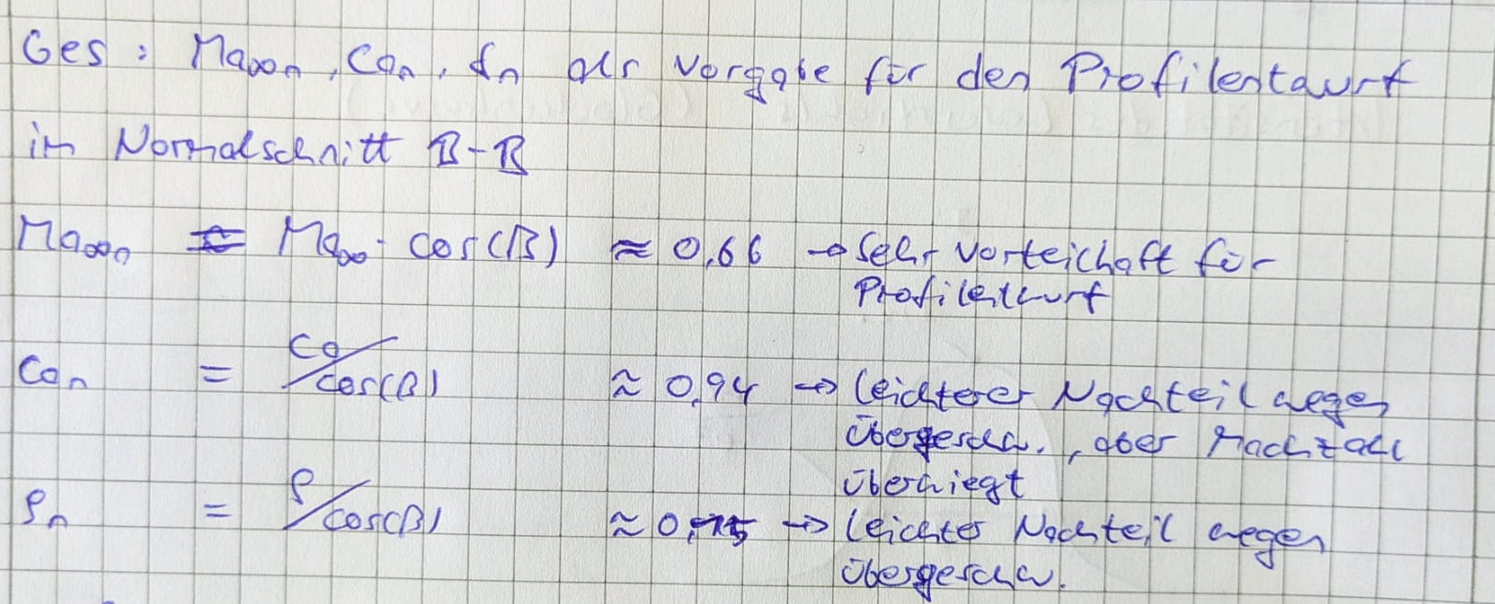

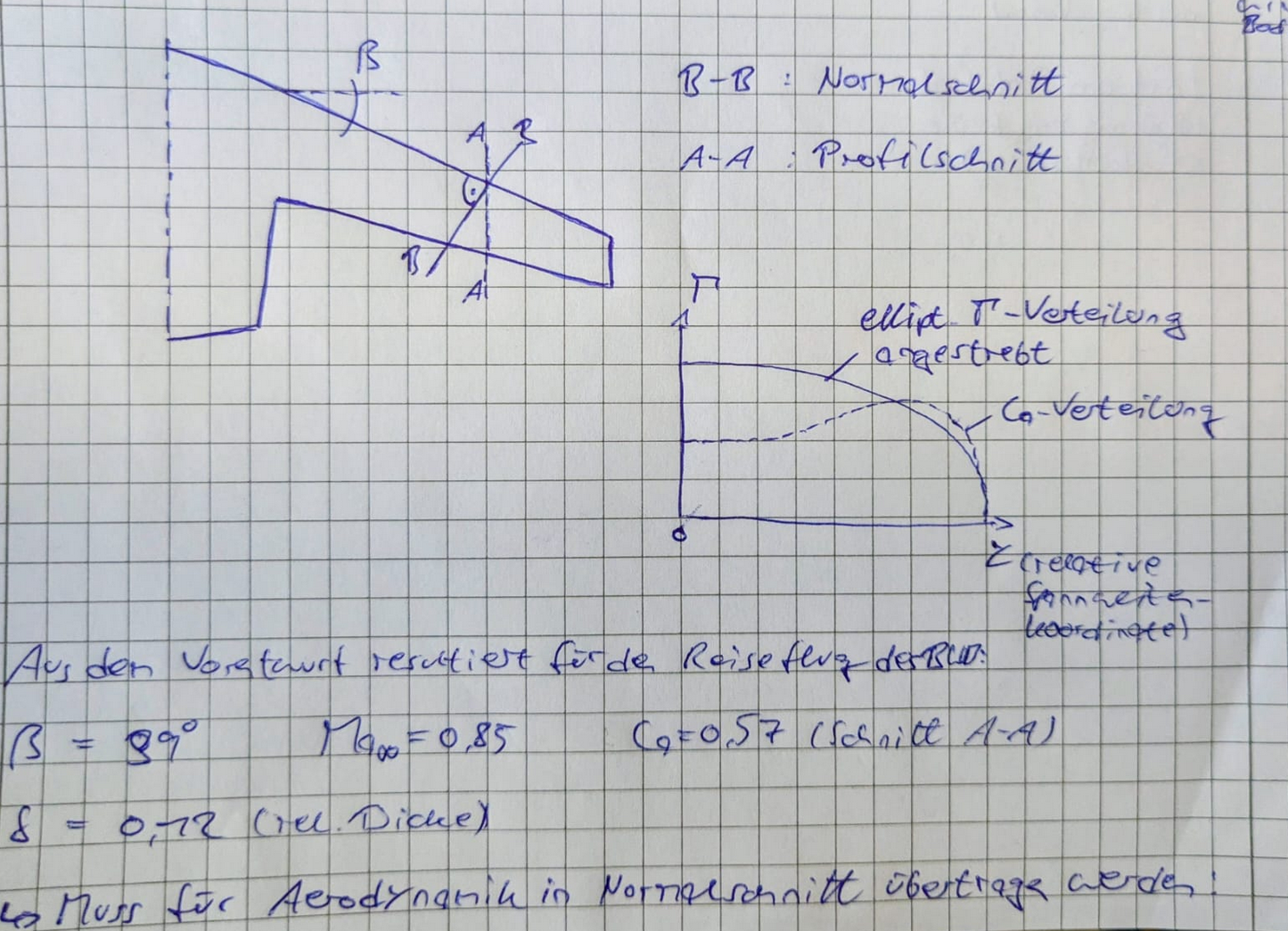

Beispiel: Ermittlung relevanter Auslegungsparameter eines Blended Wing Body (BWB)

Der Profilentwurf wird mit 2D-Berechnungsverfahren für $Ma_{\infty n}, C_{a n} \text{und} \delta_n$ durchgeführt. Die resultierende Profilkontur wird anschließend auf den Profilschnitt A-A umgerechnet

Anwendungsbeispiele für die vier oben genannten Berechnungsschritte in Vorlesung ab Folie 147
