Flugzeugaerodynamik - Vorlesung

29 January 2026, Thorsten Lutz

Hauptaufgaben der Tragflügeltheorie

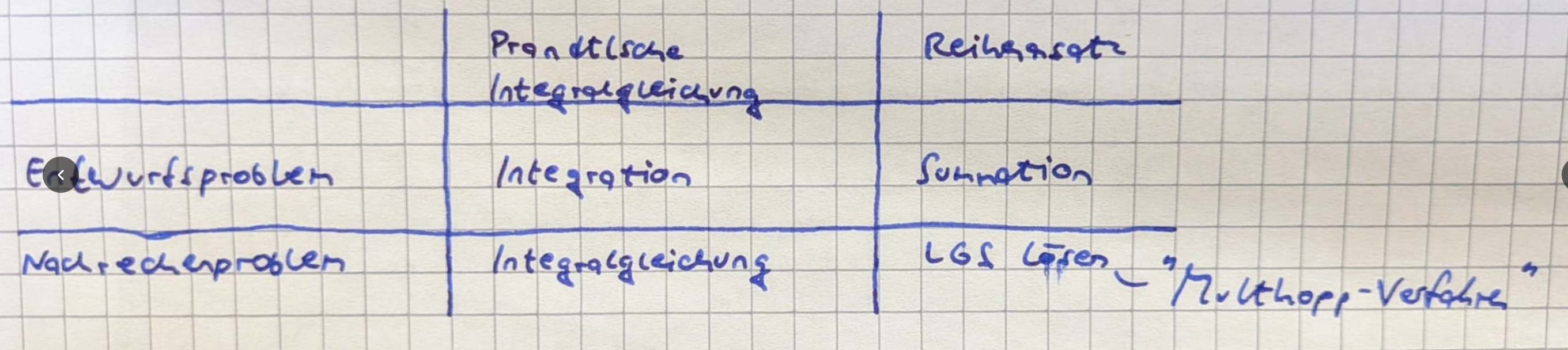

• Welche Geometrie in Form der Tiefen- und Anstellwinktelverteilung muss ein Tragflügel haben, damit eine vorgegebene Zirkulationsverteilung $\Gamma(y)$ bzw. eine gegebene Verteilung des Auftriebsbeiwertes $c_a(y)$ resultiert
• Welche Verteilung $/Gamma(y)$ bzw. $c_a(y)$ ergibt sich, wenn die Geometrie des Tragflügels durch Profiltiefe und Anstellwinkel an jedem Ort längs der Spannweite vorgegeben ist

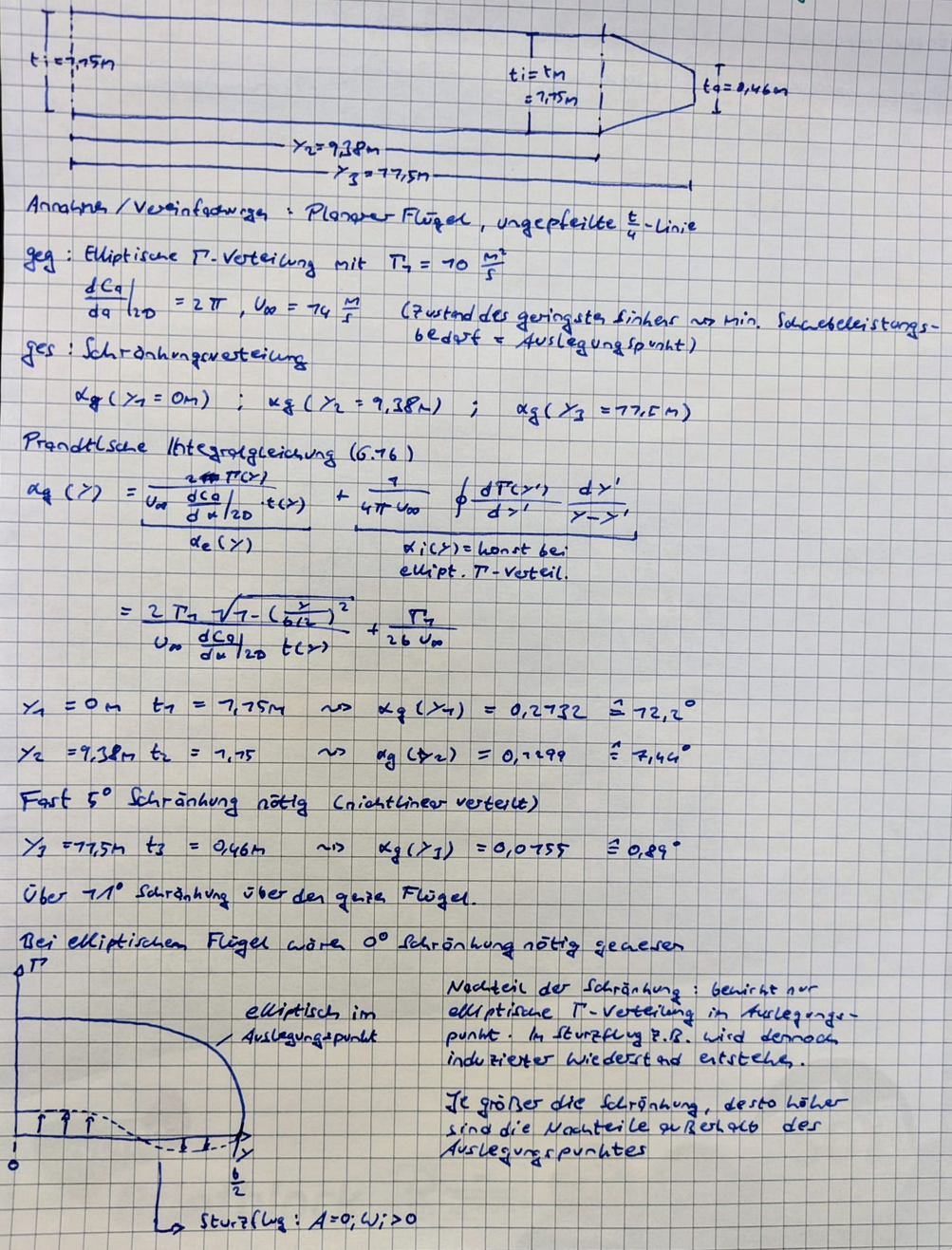

Warum ist der Flügel von Icaré geschränkt?

• Elliptische Zirkulationsverteilung
• Konsequenzen einer eliiptischen $\Gamma$-Verteilung

Merke:

• Geschränkter Flügel kann nur in einem Punkt eine elliptische $\Gamma$-Verteilung aufweisen
• Geschränlter Flügel hat bei $c_A=0$ ein endliches $c_{wi}$
• Ungeschränkter Flügel hat bei elliptischem Grundriss auch eine elliptische $\Gamma$-Verteilung
• Ungeschränlter Ellipsenflügel hat bei allen $c_A$ eine elliptische $\Gamma$-Verteilung
