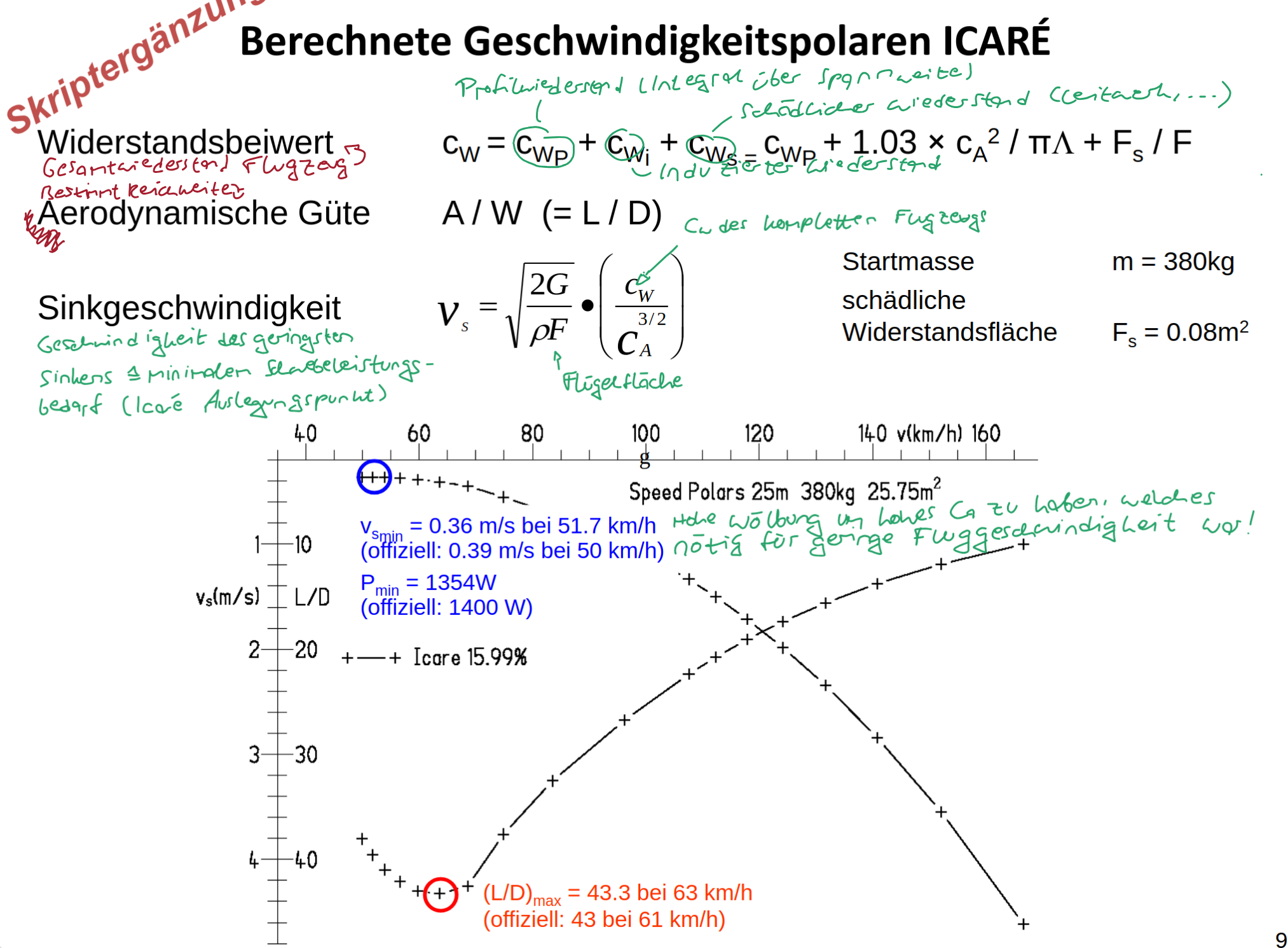

Flugzeugaerodynamik - Vorlesung

20 November 2025, Thorsten Lutz

Wann fliegt ein Nurflügler stabil?

Druck und Neutralpunkt

Druckpunkt $A$ ist Kraftangriffspunkt für aerodynamische Kräfte
Moment am angestellten Profil bezogen auf Druckpunkt ist $c_m = 0$
Moment bzw. Momentengradient hängt vom Momentenbezugspunkt ab

Neutralpunkt ist der Punkt, in dem das Moment bei variablem Auftriebsbeiwert konstant bleibt.

Der Hebelarm des Gesamtmomentes $M = M_A + M_{A=0}$ endet im Druckpunkt

Lage $x_A$ des Druckpunkts: (Auswendig wissen!)

$$ \frac{x_A}{t} = -\frac{c_m}{c_a} $$

• relativ zum Momentenbezugspunkt von $c_m$
• gilt für beliebige Körper und Mach-Zahlen ohne oder mit Reibung
• $x_A$ wandert im Allgemeinen mit $C_a$
• $x_A$ geht für c_a = 0 gegen $\pm \infty$, sofern $M_{A=0} \neq 0$

Lage $x_N$ des Neutralpunkts: (Auswendig wissen!)

$$ \frac{x_N}{t} = -\frac{dc_m}{dc_a} $$

• relativ zum Momentenbezugspunkt von $c_m$
• gilt für beliebige Körper und Mach-Zahlen ohne oder mit Reibung
• $x_N$ wandert im linearen Bereich der Momentenkurve nicht

Druck- und Neutralpunkt fallen zusammen, falls $c_{m_{A=0}} = 0$ ist

Zusammenhang zwischen Druck- und Neutralpunkt auf Folie 102

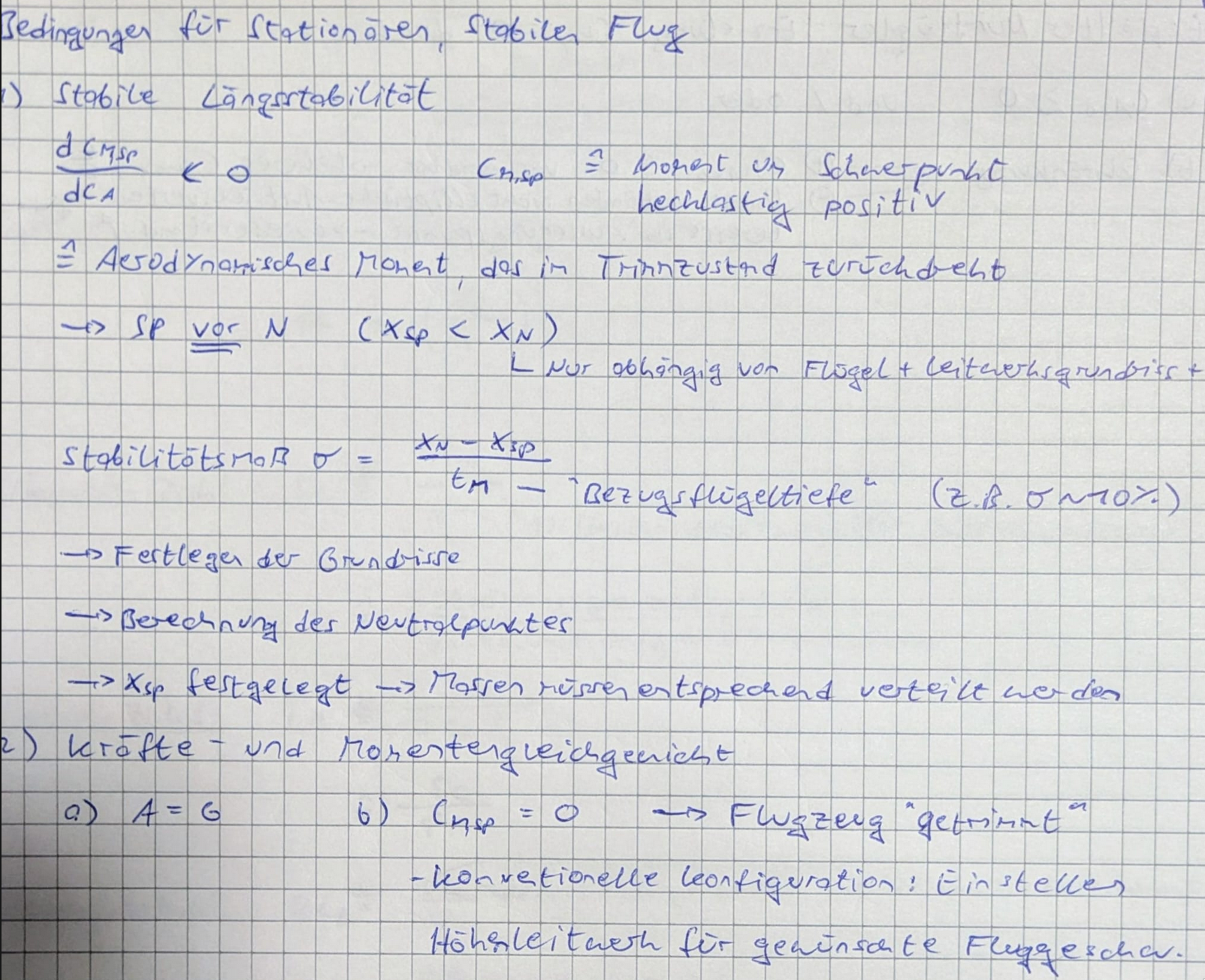

Bedingungen für stabilen, stationären Flug

Liegt der Schwerpunkt vor dem Neutralpunkt, ist das Flugverhalten statisch stabil
Liegt der Schwerpunkt im dem Neutralpunkt, ist das Flugverhalten indifferent
Liegt der Schwerpunkt hinter dem Neutralpunkt, ist das Flugverhalten statisch instabil

Stabilitätsmaß: Vorlage Schwerpunkt vor Neutralpunkt

Druckpunktfestigkeit

Lage des Neutralpunktes nach der Skelett-Theorie: $\frac{x_N}{t} = \frac{1}{4} = const.$

• ist unabhängig von $\alpha$
• gilt für Profilskelette im unterschall
• bei Tragflügeln ist die Lage von N abhängig vom Flügelgrundriss

Bedingung für Druckpunktfestigkeit: $\frac{x_A}{t} = -\frac{c_m}{c_a} = const.$

• druckpunktfeste Profile weisen ein verschwindendes Nullmoment auf

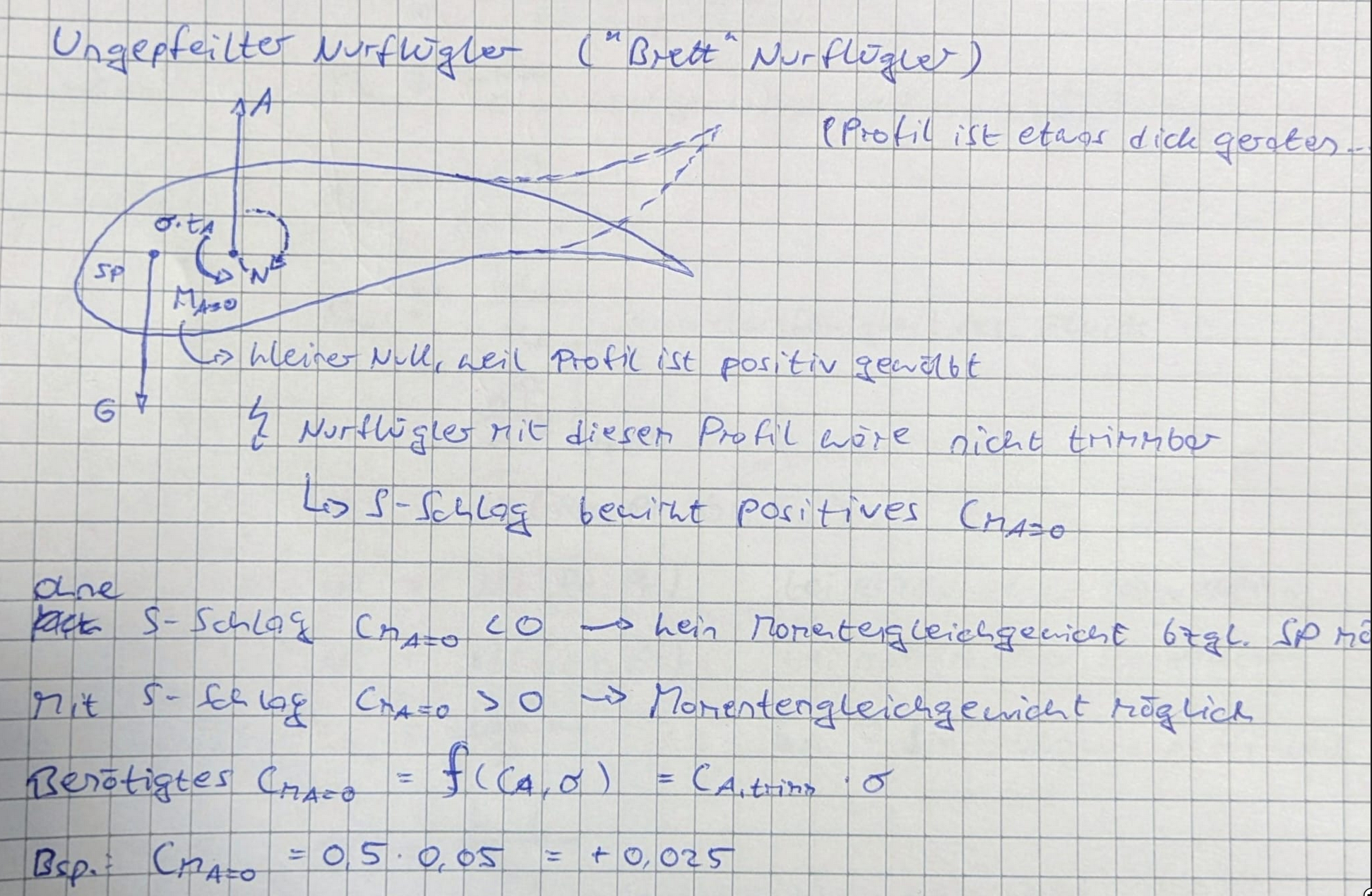

• bei beliebig gewölbten Profilen kann durch Überlagerung eines geeigneten S-Schlages Druckpunktfestigkeit erziehlt werden
• bei symmetrischen Profilen ist $A_1 = A_2 = 0$. symmetrische Profile sind daher stets druckpunktfest
• bei druckpunktfesten Profilen fallen Druck- und Neutralpunkt zusammen und es gilt $\frac{x_A}{t} = \frac{x_N}{t} = \frac{1}{4}$
